레이더 신호의 기본 개념

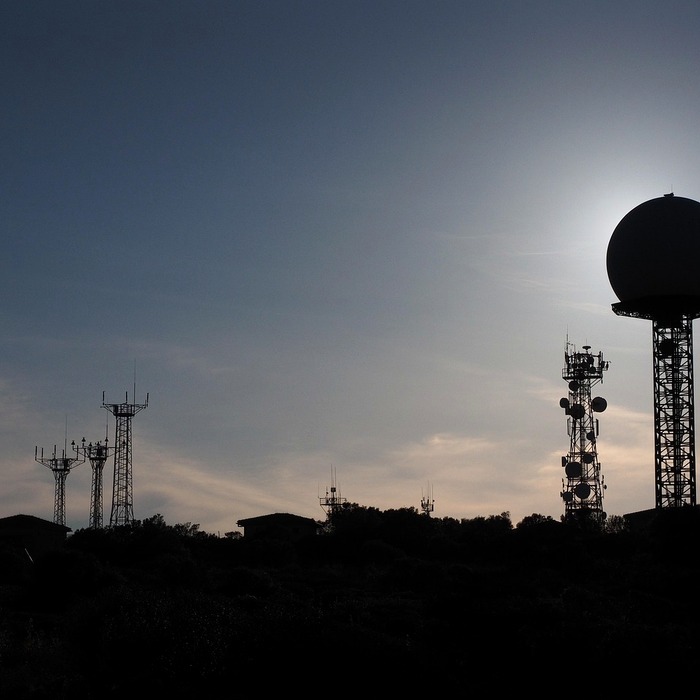

레이더 시스템은 송신기, 수신기, 안테나 및 신호 처리 장치로 구성되어 있습니다. 송신기는 전자기파를 생성하여 안테나를 통해 발사하고, 이 전파는 물체에 반사되어 다시 수신기로 돌아옵니다.
수신기는 이 신호를 분석하여 물체의 위치와 속도를 결정합니다. 따라서 레이더 신호의 특성을 이해하는 것은 레이더 시스템의 성능을 최적화하는 데 필요합니다.| 특성 | 설명 |
|---|---|
| 펄스 폭 | 송신기가 RF 에너지를 전송하는 시간. 해상도와 관계. |
| 펄스 반복 시간 | 송신 주기와 관련된 시간. 최대 탐지 거리와 관계. |
| 전력 | 송신기의 에너지 출력. 탐지 거리 결정에 영향. |
| 펄스 반복 주파수 | 송신되는 펄스의 수. 탐지 성능과 관련. |
펄스 폭(Pulse Width)
펄스 폭은 송신기가 RF 에너지를 전송하는 시간을 나타냅니다. 일반적으로 마이크로초 단위로 측정되며, 이는 레이더의 해상도와 밀접한 관계가 있습니다.
펄스 폭이 짧을수록 레이더는 인접한 두 표적 간의 거리를 더 정확하게 구분할 수 있습니다. 이는 거리 해상도와 관련이 있으며, 해상도는 다음과 같은 공식을 통해 계산할 수 있습니다.[ \text{해상도} = \frac{C \times PW}{2} ]여기서 (C)는 전파의 속도입니다. 이 공식을 통해, 펄스 폭이 작을수록 해상도가 높아짐을 알 수 있습니다.
다만, 펄스 폭을 줄이면 송출되는 RF 에너지가 줄어들어 탐지 거리에 영향을 미칠 수 있습니다. 이를 해결하기 위해, 현대 레이더 시스템에서는 펄스 압축(Pulse Compression) 기술을 활용하여 짧은 펄스 폭을 유지하면서도 탐지 거리를 확보합니다.| 펄스 폭의 특성 | 설명 |
|---|---|
| 거리 해상도 | PW가 작을수록 해상도가 높음. |
| 탐지 거리 | PW가 줄어들면 탐지 거리에 부정적 영향. |
| 펄스 압축 기술 | 짧은 PW 사용 시 탐지 거리 성능 유지 가능. |
펄스 반복 시간(Pulse Repetition Time)
펄스 반복 시간(PRT)은 하나의 송신 사이클이 완료되는 시간을 나타내며, 이는 RF 에너지가 시작되는 순간부터 다음 펄스가 시작되는 순간까지의 시간을 의미합니다. PRT는 레이더의 최대 탐지 거리와 관계가 있습니다.
마이크로초 단위로 측정되며, PRT가 짧을수록 레이더는 더 빠른 속도로 물체를 탐지할 수 있습니다. PRT는 펄스 반복 구간(Pulse Repetition Interval, PRI)과 동일한 의미로 사용되기도 하며, 레이더의 성능을 최적화하는 데 중요한 역할을 합니다.PRT가 길어지면 탐지 거리는 늘어나지만, 짧아지면 실시간으로 더 많은 신호를 수신할 수 있어 빠른 탐지가 가능해집니다.| PRT의 특성 | 설명 |
|---|---|
| 탐지 거리 | PRT가 길어질수록 최대 탐지 거리 증가. |
| 수신 속도 | PRT가 짧아질수록 빠른 탐지 가능. |
| 레이더 성능 최적화 | PRT와 PW 간의 균형을 통해 성능 조정 필요. |
펄스 반복 주파수(Pulse Repetition Frequency)
펄스 반복 주파수(PRF)는 송신되는 펄스의 속도를 나타내며, 이는 초당 송출되는 펄스의 수로 표현됩니다. PRF는 Hz로 표시되며, 이는 레이더의 탐지 성능에 직결됩니다.
PRF가 높을수록 더 많은 신호를 수신할 수 있지만, 이 경우 거리 해상도가 낮아질 수 있습니다. 고정 PRF 레이더는 일정한 PRF로 운영되며, PRF Stagger와 PRF Jitter 같은 기법을 통해 전자 보호를 강화할 수 있습니다.PRF Stagger는 인접한 PRI 간 동일한 PRI를 갖지 않도록 변화시키는 방법이며, PRF Jitter는 랜덤하게 변하는 PRF Stagger 기법입니다.| PRF의 특성 | 설명 |
|---|---|
| 탐지 성능 | PRF가 높을수록 더 많은 신호 수신 가능. |
| 거리 해상도 | PRF가 높아지면 거리 해상도 저하 가능성 존재. |
| 전자 보호 기법 | PRF Stagger와 PRF Jitter를 통해 강화 가능. |
신호의 전력 및 에너지
신호의 전력은 레이더의 최대 탐지 거리를 결정하는 중요한 요소입니다. 레이더의 최대 전력은 각 펄스의 크기로, 일반적으로 와트 또는 메가와트로 측정됩니다.
그러나 레이더가 송출하는 에너지는 최대 전력과 펄스 폭의 곱으로 결정됩니다. 평균 전력은 특정 시간 동안 퍼져 있는 전력을 의미하며, 이는 최대 전력에 듀티 사이클을 곱한 값으로 계산됩니다.평균 전력을 높이기 위해서는 PRF를 증가시키거나 펄스 폭을 늘리거나 최대 전력을 높일 수 있습니다.| 전력의 특성 | 설명 |
|---|---|
| 최대 전력 | 각 펄스의 크기. 탐지 거리 결정에 중요한 요소. |
| 평균 전력 | 송출된 에너지가 특정 시간 동안 퍼져있는 상태. |
| 듀티 사이클 | 실제 송신 시간의 비율. 레이더 성능에 영향. |
결론
레이더 신호의 특성을 이해하는 것은 레이더 시스템의 성능을 극대화하는 데 필수적입니다. 펄스 폭, 펄스 반복 시간, 펄스 반복 주파수, 신호의 전력 및 에너지 등 다양한 요소가 레이더의 탐지 능력에 영향을 미치기 때문에, 이러한 요소들을 적절히 조정하고 최적화하는 것이 필요합니다.
현대의 레이더 시스템은 이러한 특성을 바탕으로 더욱 정교하고 효율적인 탐지 기능을 제공하고 있습니다. 이를 통해 다양한 분야에서 레이더가 활용되고 있으며, 기상 관측, 항공 교통 관리, 군사 작전 등에서 중요한 역할을 수행하고 있습니다.
